模擬集成電路的研發是一個系統性的工程過程，涉及從概念定義到產品量產的多個階段。本文將深入探討模擬IC研發的核心流程、關鍵技術挑戰以及現代設計方法的應用。

一、研發流程概述

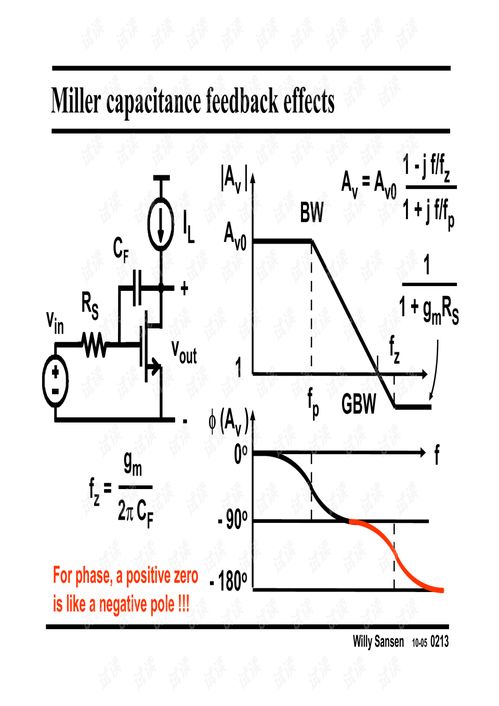

模擬集成電路的研發通常遵循分階段推進的模式。首先是需求分析與規格定義階段，工程師需明確芯片的功能、性能指標（如帶寬、功耗、噪聲等）以及應用場景。接著是架構設計，確定電路的整體拓?fù)浣Y(jié)構，例如選擇運算放大器架構（如折疊共源共柵或兩級運放）或數據轉換器類型（如SAR ADC或Delta-Sigma ADC）。隨后進入電路設計與仿真階段，使用EDA工具（如Cadence Virtuoso）進行原理圖繪制和SPICE仿真，以驗證直流、交流和瞬態特性。布局設計是研發的關鍵環節，需考慮匹配性、噪聲隔離和寄生效應，通過版圖工具實現并執行DRC/LVS檢查。最后是流片與測試階段，制造原型芯片并在實驗室中進行特性測試，評估實際性能是否符合規格。

二、關鍵技術挑戰

在研發過程中，模擬IC設計面臨諸多挑戰。工藝變異是核心問題之一，由于制造過程中的隨機波動，晶體管的參數（如閾值電壓）會發生變化，影響電路的一致性和良率。設計師必須通過蒙特卡洛分析和角落仿真來評估變異影響，并采用共質心布局等技術提升匹配性。噪聲與干擾管理也至關重要，包括熱噪聲、閃爍噪聲以及電源和襯底耦合噪聲，需通過屏蔽、差分結構和濾波電路來抑制。功耗與性能的權衡始終存在，尤其在便攜式設備中，低功耗設計需結合亞閾值操作或動態偏置技術。

三、現代研發方法

隨著工藝節點進步，模擬IC研發日益依賴自動化與協同設計。基于模型的設計方法（如Verilog-AMS）允許混合信號仿真，加速系統級驗證。機器學習技術正被引入以優化電路參數，例如使用強化學習自動調整器件尺寸。IP核復用和模塊化設計提升了研發效率，減少重復勞動。研發團隊還需關注EDA工具的演進，如云計算平臺支持大規模并行仿真，縮短設計周期。

四、未來趨勢

模擬IC研發正朝著更高集成度和智能化的方向發展。在5G、物聯網和汽車電子等應用驅動下，研發需應對高頻、高線性度和高可靠性的需求。與數字電路的融合（如智能功率管理）要求設計師掌握跨領域知識。可持續發展理念也推動研發聚焦于低功耗和環保材料，例如采用GaN或SiC器件提升能效。

模擬集成電路研發是一個多學科交叉的領域，成功依賴于嚴謹?shù)牧鞒獭?chuàng)新的技術和團隊協作。通過持續學習與實驗，工程師能夠克服挑戰，推動芯片性能的邊界。
